| 电动单座调节阀概述
ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
电动单座调节阀规格与技术参数 |
|
|
公称通径DN(mm)
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数kv
|
单座
|
P
|
0.08～0.8
|
1.2～5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
双座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
公称压力(MPa)
|
1.6 4.0 6.0
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
电动执行器型号
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|
信号
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|
流量特性
|
直线 百分比
|
|
可调范围
|
30:1
|
|
电源电压
|
220VAC 50～60Hz
|
|
作用方式
|
电开式（K） 电闭式（B）
|
|
阀
体
材
质
|
公
称
压
力
(MPa)
|
0.6
|
|
低温： ZG1Cr18Ni9Ti
|
|
1.6
|
常温:HT200 ZG230-450
|
|
4.0
|
|
低温: ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低温:ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
法兰尺寸
|
管连接
|
铸钢法兰按JB77-59，铸铁法兰按JB79-59
|
|
法兰型式
|
法兰密封型式按JB77-59，其中PN6.0法兰按准糟式
铸钢法兰按光滑式，铸铁法兰按凹式
|
|
阀芯材质
|
1Cr18Ni9Ti
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型），长劲式（低温式）
|
电动单座调节阀主要技术性能指标
|
项目
|
指标
|
|
基本误差％
|
±5.0
|
|
回差％
|
3.0
|
|
死区％
|
3.0
|
|
泄漏量
|
单座阀
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
|
双座阀
|
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
|
|
套筒阀
|
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
|
电动单座调节阀允许压差
|
使用情况
|
阀芯处于流开状态，关闭时阀后压力P2＝0
|
|
公称通径
DN(mm)
|
阀座直径
DN(mm)
|
执行机构
有效推力
（N）
|
允许压差(sMPa)
|
|
电动直通单座调节阀
|
|
PN1.6(MPa)
|
PN6.4(MPa)
|
|
3/4
|
3
|
4
|
5
|
|
|
|
|
6
|
7
|
8
|
|
20
|
10
|
12
|
15
|
20
|
400,1000,2500
|
公称压力
|
3.8
|
2.7
|
1.7
|
1.0
|
|
公称压力
|
4.34.3
|
2.5
|
|
25
|
26
|
400,1000,2500
|
0.5
|
公称压力
|
0.6
|
3.6
|
|
|
32
|
32
|
0.4
|
公称压力
|
0.4
|
2.3
|
|
|
40
|
40
|
400,1000
2500，6400
|
0.7
|
1.0
|
0.7
|
1.5
|
|
|
50
|
50
|
0.5
|
1.0
|
0.5
|
1.0
|
|
|
65
|
66
|
6400，16000
|
1.4
|
1.4
|
|
80
|
80
|
1.0
|
1.0
|
|
100
|
100
|
0.6
|
0.6
|
|
125
|
125
|
6400，16000
|
0.5
|
1.0
|
0.5
|
1.0
|
|
150
|
150
|
0.3
|
0.7
|
0.3
|
0.7
|
|
200
|
200
|
0.2
|
0.4
|
0.2
|
0.4
|
|
250
|
250
|
16000
|
0.3
|
0.3
|
|
300
|
300
|
0.2
|
0.2
|
注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。

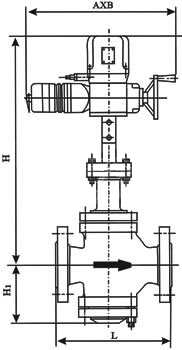

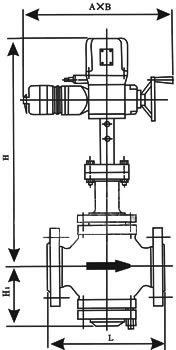

电动单座调节阀外形尺寸
|
ZAZP电动单座调节阀
|
ZAZN电动双座调节阀 |
ZAZM电动套筒调节阀 |
1、电动单座、双座调节阀
|
公称通径
DN
|
A
执行器宽
|
B
|
L
|
H
|
H1
|
|
ZAZP单座
|
ZAZN双座
|
|
PN1.6
|
PN4.0
|
PN6.4
|
普通型
|
热片型
|
普通型
|
热片型
|
ZAZP
|
ZAZN
|
|
20
|
230
|
460
|
180
|
185
|
190
|
653
|
804
|
/
|
/
|
65
|
/
|
|
25
|
185
|
190
|
205
|
665
|
816
|
670
|
937
|
99
|
104
|
|
32
|
200
|
210
|
220
|
671
|
822
|
673
|
943
|
105
|
107
|
|
40
|
220
|
230
|
240
|
683
|
834
|
693
|
982
|
116
|
126
|
|
50
|
230
|
530
|
250
|
255
|
265
|
698
|
849
|
698
|
992
|
131
|
131
|
|
65
|
275
|
285
|
295
|
789
|
949
|
799
|
1147
|
165
|
175
|
|
80
|
305
|
310
|
325
|
792
|
952
|
809
|
1177
|
173
|
190
|
|
100
|
350
|
355
|
370
|
796
|
956
|
821
|
1207
|
177
|
202
|
|
125
|
260
|
630
|
410
|
425
|
440
|
847
|
1062
|
872
|
1357
|
225
|
250
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
882
|
1377
|
233
|
260
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
924
|
1459
|
272
|
302
|
|
250
|
670
|
660
|
670
|
1156
|
1368
|
1156
|
1368
|
422
|
422
|
|
300
|
740
|
785
|
800
|
1215
|
1427
|
1215
|
1427
|
484
|
484
|
2、电动套筒调节阀
|
公称通径
DN
|
L(mm)
|
A
|
B
|
H(mm)
|
H1(mm)
|
|
PN16
|
PN40 |
PN64
|
普通型
|
热片型
|
|
25
|
184
|
197
|
230
|
230
|
460
|
668
|
819
|
75
|
|
40
|
222
|
235
|
260
|
684
|
835
|
95
|
|
50
|
254
|
267
|
300
|
684
|
835
|
98
|
|
80
|
295
|
317
|
380
|
230
|
530
|
785
|
946
|
130
|
|
100
|
350
|
368
|
430
|
795
|
946
|
156
|
|
150
|
480
|
473
|
550
|
260
|
630
|
945
|
1160
|
208
|
|
200
|
600
|
615
|
650
|
945
|
1160
|
250
|
|
250
|
650
|
670
|
690
|
1050
|
1320
|
265
|
|
300
|
740
|
770
|
800
|
1145
|
1320
|
265
|
|
