ZQDF内螺纹蒸汽电磁阀

ZQDF内螺纹蒸汽电磁阀
在线提交订单电话:0577-57995531 传真:0577-57995532

 【内螺纹蒸汽电磁阀产品概述 】

   ZQDF(Y)系列蒸汽、液用电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。ZQDF(Y)系列蒸汽、液用电磁阀产品可广泛用于纺织 ,印刷,化工,塑料, 橡胶,制药,食品,建材,机械,电器,表面处理等生产和科研部门以及浴室,食堂,空调等人们日常生活设施中.ZQDF系列主要用于空气.蒸汽,煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水,蒸馏水,冷冻盐水,电镀 废液等液体介质,同时也用于粘度小于4°E的油类。

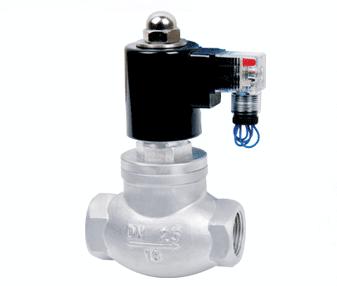

内螺纹蒸汽电磁阀图片 】

【 内螺纹蒸汽电磁阀安装尺寸 】

公称通径 DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
153
130
95
65
46
14
2
4-φ14
20
153
92
3/4
153
150
105
75
56
16
2
4-φ14
25
153
110
1
153
160
115
85
65
16
3
4-φ14
32
176
120
1 1 /4
176
180
140
100
76
18
3
4-φ18
40
176
140
1 1 /2
176
200
150
110
84
18
3
4-φ18
50
192
162
2
192
230
165
125
99
20
3
4-φ18
65



250
290
185
145
118
20
3
4-φ18
80



260
310
200
160
132
20
3
4-φ18
100



290
350
220
180
156
22
3
4-φ18

【 内螺纹蒸汽电磁阀性能参数 】

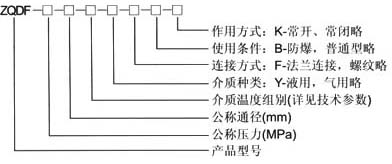

型号
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力(Mpa)
1.60
工作压差(Mpa)
DN15-50
0-1.6
DN65-100
0.05-1.6
介质种类
煤气、空气等
饱和蒸气
过热蒸汽或高温气体
水油液体
热水
高温水、油
介质温度(℃)
≤60
≤180
≤220
≤60
≤180
≤220
电源电压
AC220V,其余规格可作特殊订货(36v,380v,12v,24v)
使用寿命/额定流量系数(KV)
按JB/T352-94规定
泄漏量(m1/min)
按JB/T352-94.F规定
功耗(AV)
50
