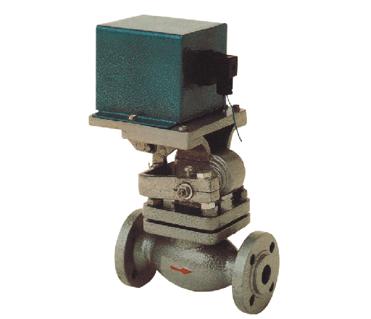

ZCZG高温高压电磁阀

ZCZG高温高压电磁阀
在线提交订单电话:0577-57995531 传真:0577-57995532

【 高温高压电磁阀产品概述 】

    ZCZG/ZCZH高温高压电磁阀是先导自动型的电磁阀,其通用介质范围较广,可分为别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质,进行双位自动调节和远程控制。


高温高压电磁阀结构图 】

【高温高压电磁阀外形尺寸 】

DN

L

H

D

D1

D2

D3

B

F1

F

N-d

10

160

298

90

60

41

34

14

4

2

4-Φ14

15

160

298

95

65

45

39

14

4

2

4-Φ14

20

200

304

105

75

55

50

16

4

2

4-Φ14

25

200

304

115

85

65

57

16

4

2

4-Φ14

32

200

314

140

100

78

65

18

4

2

4-Φ14

40

260

460

150

110

85

75

18

4

3

4-Φ18

50

300

460

165

125

100

87

20

4

3

4-Φ18

65

340

460

180

145

120

109

22

4

3

8-Φ18

80

380

460

200

160

135

120

22

4

3

8-Φ18

100

430

461

235

190

160

149

24

4.5

3

8-Φ22

【 高温高压电磁阀性能参数 】

ZCZG/ZCZH高温型介质温度℃

≤400

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

工作压差(MPa)

0-4.0

ZCZG/ZCZH高压型公称压力(MPa)

4.0

功耗(AV)

170

480

电源电压

AC220V,其余规格可作特殊订货(36V,380V,12V,24V)

使用寿命/额定流量系数(KV)

按JB/T7352-94规定

泄漏量 (m1/min)

按JB/T7352-94。F规定

 【 高温高压电磁阀结构特点 】
    ▲ ①采用杆杠原理保证线圈和阀体彻底隔离。▲ ②阀塞阀体采用碳钢或不锈钢耐腐蚀;▲ ③阀芯利用流体润滑作用,减少磨损; ▲ ④介质流体温度可达400℃;
【 电磁阀概述 】
    电磁阀是一种隔离阀,代替传统闸阀,球塞阀,蝶阀等,配合电源控制阀门的开启与关闭方便操作,不费力,可安装于消防,给水,长距离控制阀门开启等处所。电磁阀结构型式容易控制内泄漏,使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质,能满足各种不同的需求,用途极为广泛。该阀通常只有开关两种状态,阀芯只能处于两个极限位置,不能连续调节,所以调节精度还受到一定限制。电磁阀对介质洁净度有较高要求,含颗粒状的介质不能适用,如属杂质须先滤去。另外,粘稠状介质不能适用,而且,特定的产品适用的介质粘度范围相对较窄。
